概述

LK*S-AE3系列是一種具有可編程、智能顯示、數字通訊等功能的多功能電力儀表。它能測量所有的常用電力參數，如三相電壓、電流、有功功率、無功功率，頻率、功率因素，有功電能、無功電能等，還能結合現代行業發展的趨勢具有輸入開關量檢測、智能輸出控制，可以進行電壓、電流、功率等數據的遠傳變送輸出，也可以通過RS485數字接口實行數據采集及遠程傳輸。通過儀表面板編程按鍵，用戶可以方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性和可操作性。

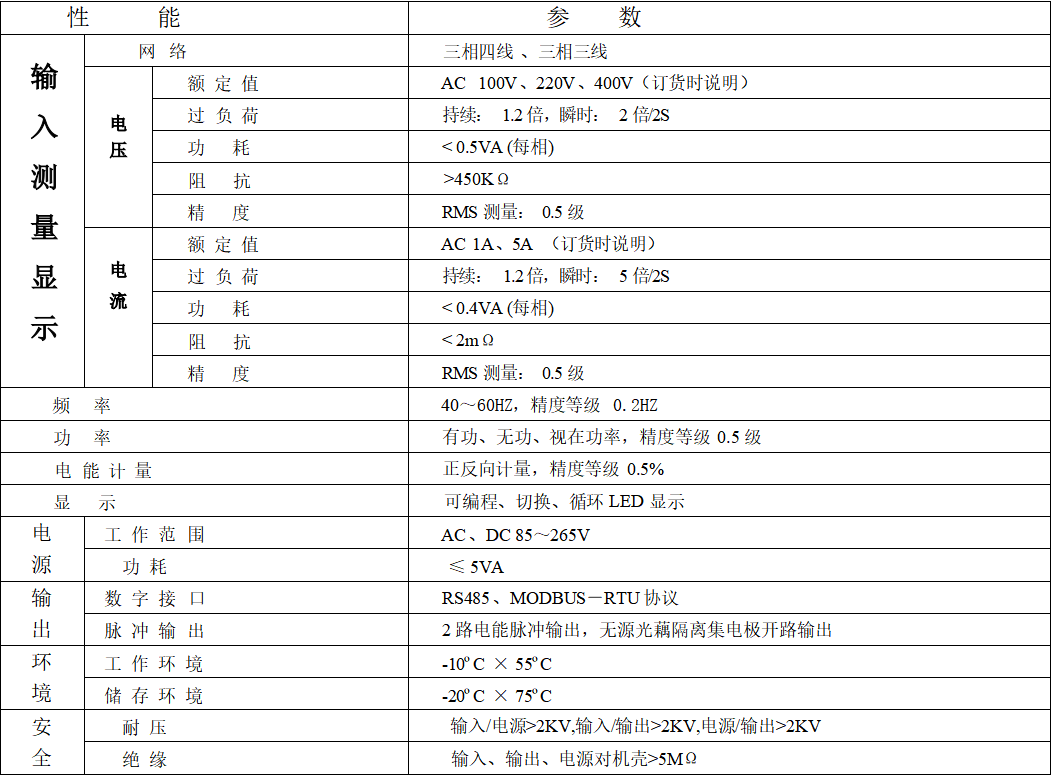

技術規格：

說明：

  (1)、輔助電源：多功能電力儀表具備通用的AC/DC電源輸入接口，若不做特殊說明，提 供的是AC/DC85~265V電源接口的產品，請保證所提供的電源適用于該系列產 品，以防止損壞產品、電力品質。 注意：質較差時建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。

  (2)、輸入信號：它采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致對 稱其具有多種接線方式。適用于不同的負載形式。

 注：具體接線及儀表參數(脈沖常數等)見儀表所帶接線圖。

 說明：

   A、電壓輸入：輸入電壓應不高于產品的額定輸入電壓(100V/400V),否則應考慮使用PT,在電壓輸入端須裝1A保險絲。

   B、電流輸入：標準額定輸入電流為5A,大于5A的情況下應使外部CT,如果使用的CT 上連接有其他儀表，應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。

   C、要確保輸入的電壓和電流信號順序要一一對應，電流的進線、出線方向要一致，否則會出現計量上的誤差，尤其是功率和電能的誤差。

   D、儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量和顯示為電網的相電壓和線電壓。

外形安裝及接線說明：

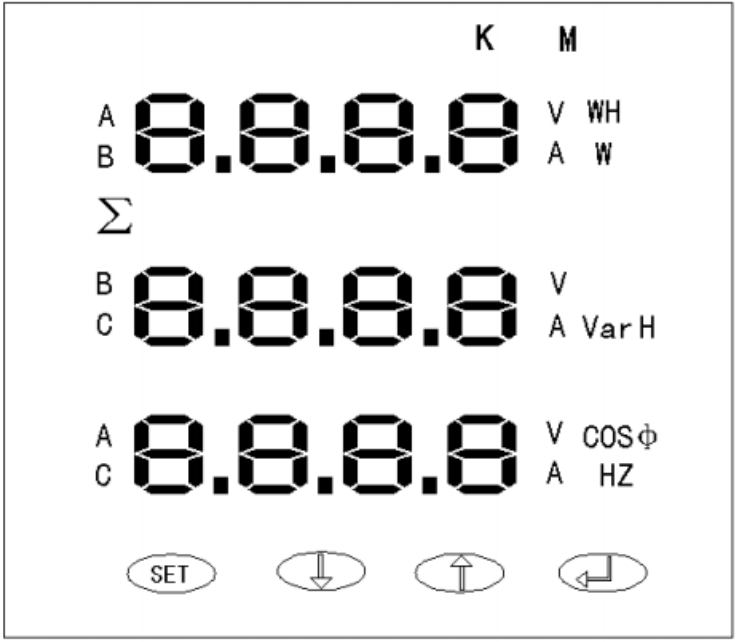

1、前面板示意圖：

2、安裝方法：

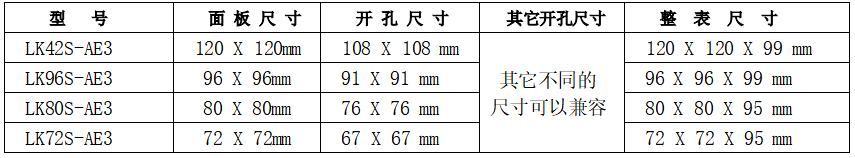

 ⑴、在固定的配電柜上，選擇合適的地方開一個安裝孔，安裝孔的尺寸根據不用的表的型號有不同的尺寸，下面列舉了型號的典型尺寸； 單位為 mm;

 ⑵、松開儀表的定位螺絲，取下固定件；

 ⑶、將儀表安裝到固定孔中；

 ⑷、插入儀表的固定件，固定定位螺絲；

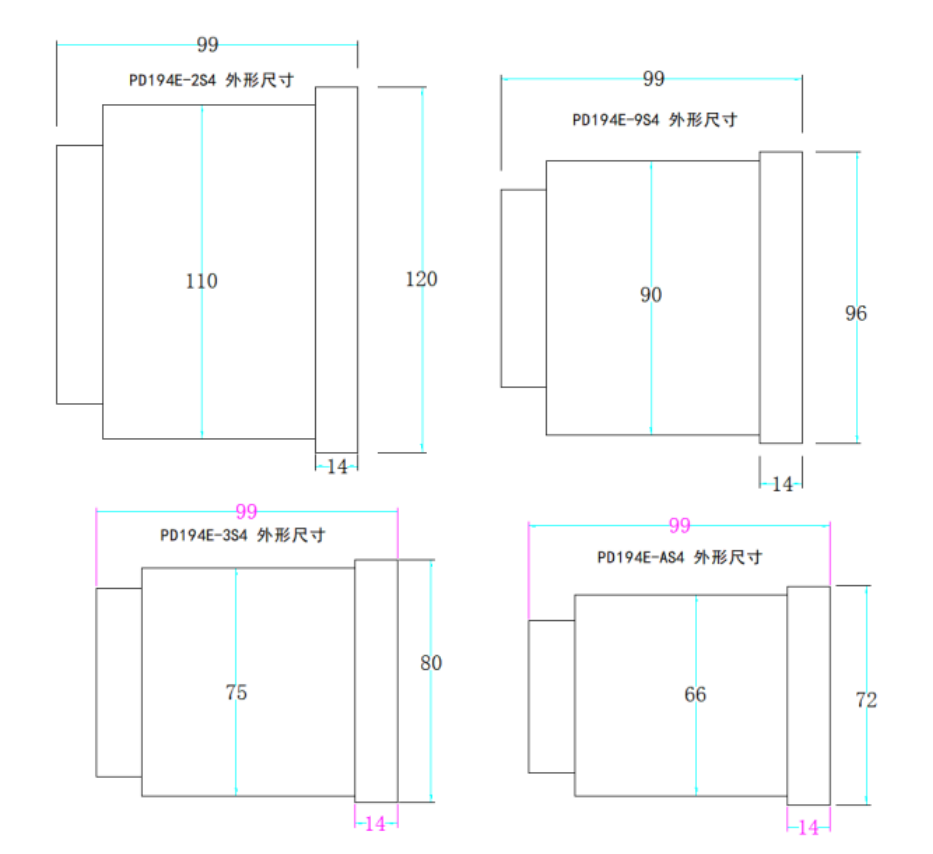

3、外形安裝尺寸圖：單位 mm

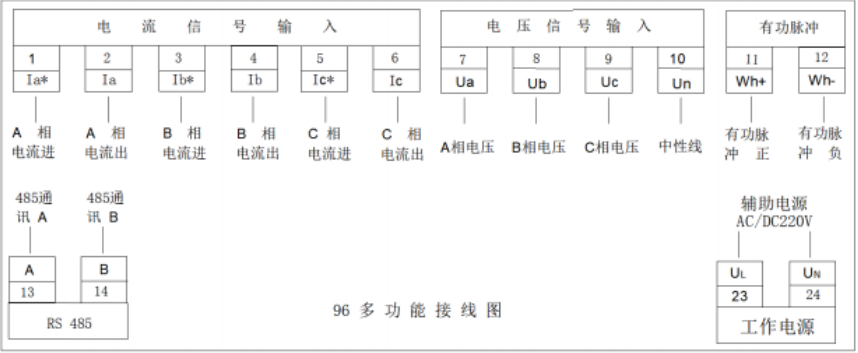

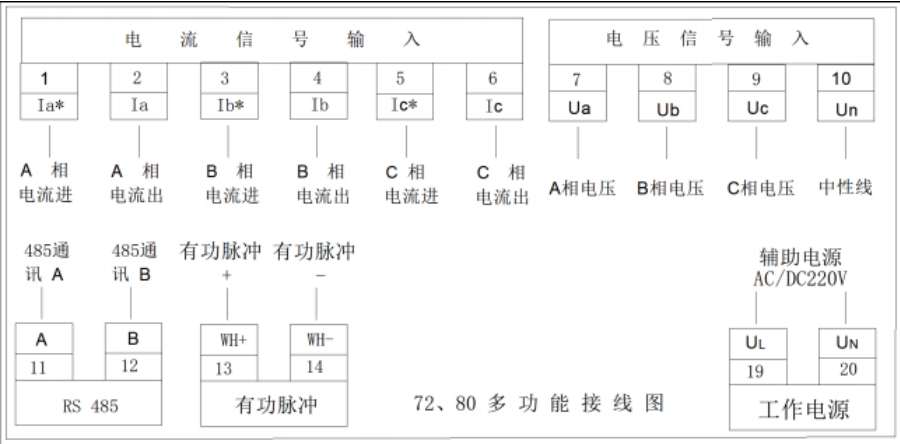

4、接線端子：

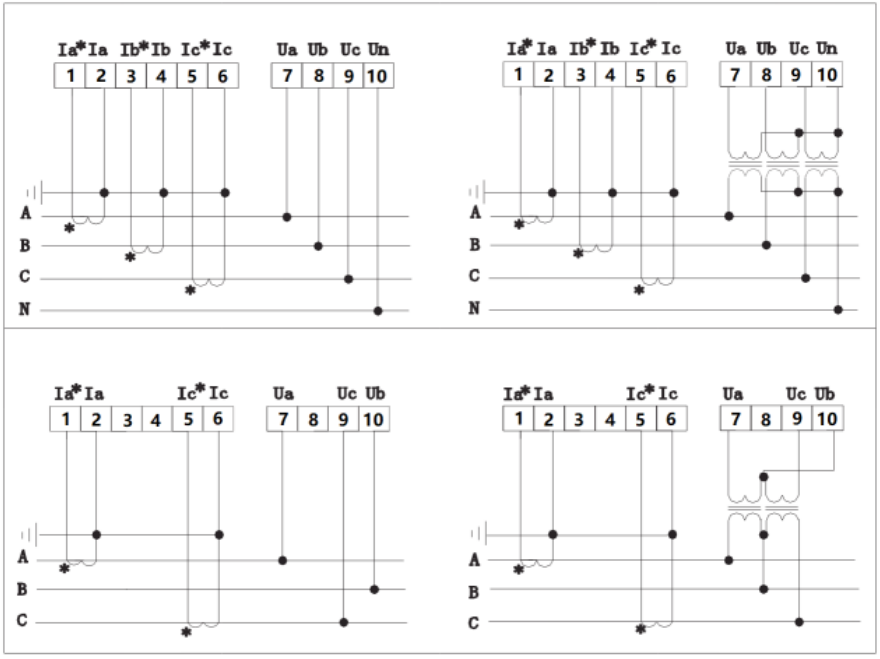

5、接線方式：
