LKG-11DZ-31 一入一出

一入一出,熱電阻型信號隔離器,一路熱電阻信號輸入,一路直流電流信號輸出,可智能編程,熱電阻的實際測量范圍可通過計算機進行設定。
咨詢電話

13510803279

LKG-11DZ-31 一入一出

性能簡介

       LKG-11DZ-31型信號隔離器:一路熱電阻信號輸入,一路直流電流信號輸出,可智能編程,熱電阻的實際測量范圍可通過計算機進行設定。

   本產品響應快、功耗低、溫度特性好可與各類儀表及DCS、PLC等設備配套使用,在石油、化工、制造、電力、冶金、工業裝備等行業的重大工程中有著廣泛應用。

技術參數

□ 輸入阻抗:電壓型≥100KΩ,電流≤100Ω

□ 負載能力:電流型負載電阻≤500Ω,電壓型負載電流<5mA

□ 精度:0.2%F.S

□ 溫度漂移系數:0.005%F.S/℃

□ 環境溫度:-20℃~+60℃

□ 空氣濕度:35%~85%RH無凝露

□ 絕緣電阻:輸入與輸出間、輸入輸出與電源間≥100MΩ(500VDC)

□ 隔離強度:輸入與輸出間、輸入輸出與電源間≥1500VAC/min

□ 電源:24V DC±10%

□ 響應時間:<20ms

□ 消耗功率:<1W

□ 電磁兼容:EMC符合IEC61000-4

熱電阻溫度變送隔離器(圖1)面板指示燈

□ PWR:電源工作指示燈(綠色)。

□ ALM:信號工作指示燈(紅色)。上下限報警、故障指示

外形尺寸

   □ 寬×高×厚(110×116×13)mm

熱電阻溫度變送隔離器(圖3)

熱電阻溫度變送隔離器(圖4)

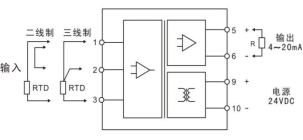

接線圖

端子

接線端子功能定義

9

電源+

供電電源

24V DC

10

電源-


輸入二線制

輸入三線制

1

2短接

輸入-

2

輸入-

輸入-

3

輸入+

輸入+

5

輸出+

輸出

4-20mA

6

輸出-


安裝方法

 35mm導軌式安裝,安裝時請注意卡位穩定、牢固。

  請盡可能垂直安裝,以利于儀表內部熱量散發。
