諧波復費率電力儀表 LK96Y-AHF3

LK96Y-AHF3系列具有極高的性價比,可廣泛、應用于能源管理系統、變電站自動化、配電網絡自動化,小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中,具有安裝方便、接線簡單、維護方便、工程量小、可現成編程設置輸入?yún)?shù)等優點。
咨詢電話

13510803279

諧波復費率電力儀表 LK96Y-AHF3

功能描述

        LK96Y-AHF3系列是一種具有可編程、智能顯示、數字通訊等功能的多功能電力儀表。它能測量所有的常用電力參數,如三相電壓、電流、有功功率、無功功率,頻率、功率因素,有功電能、無功電能等,還能結合現代行業發展的趨勢具有諧波分量分析及顯示,還可以根據不同地區設置不同的是付費率時段,實現多費率尖、峰、平、谷不同時段的電量分時計量功能。可以實現輸入開關量檢測、智能輸出控制,可以進行電壓、電流、功率等數據的遠傳變送4-20mA電流輸出功能,也可以通過RS485數字接口實行數據采集及遠程傳輸。通過儀表面板編程按鍵,用戶可以方便的實現顯示切換、儀表參數編程設置,具有很強的靈活性和可操作性。

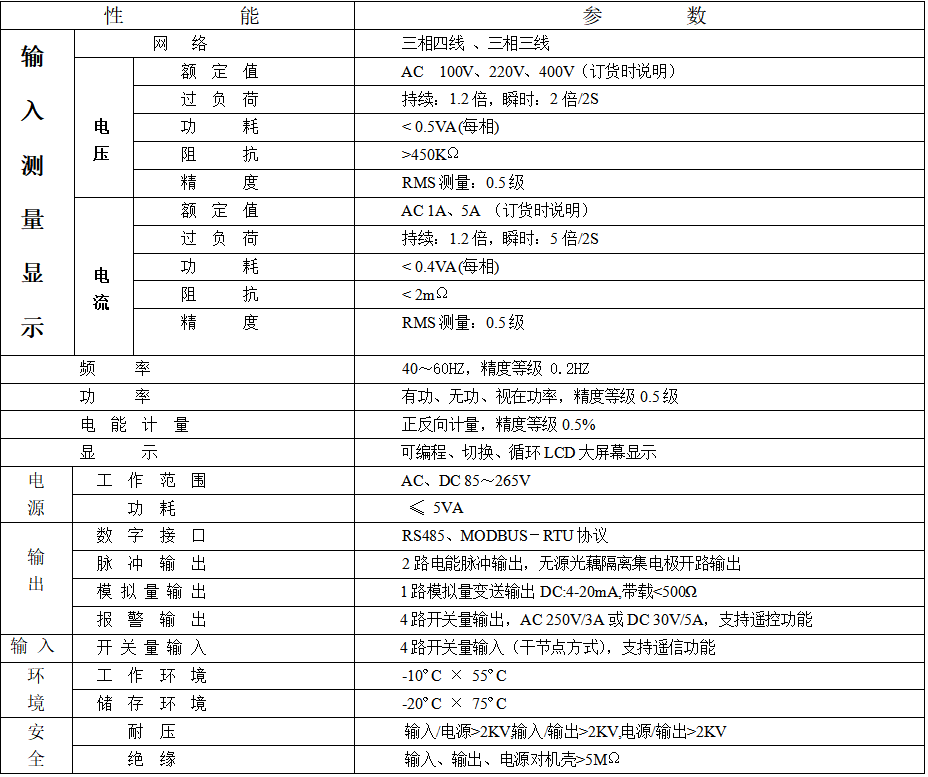

技術規格:

諧波復費率智能電力儀表 LK96Y-AHF3(圖1)

說明:

 ⑴、輔助電源:多功能電力儀表具備通用的AC/DC電源輸入接口,若不做特殊說明,提供的是

AC/DC 85265V電源接口的產品,請保證所提供的電源適用于該系列產品,以防止損壞產品。

電力品質。

注意:質較差時建議在電源回路安裝浪涌抑制器防止雷擊,以及快速脈沖群抑制器。

 ⑵、輸入信號:它采用了每個測量通道單獨采集的計算方式,保證了使用時完全一致對稱,其具有多種接線方式。適用于不同的負載形式。

     注:具體接線及儀表參數(脈沖常數等)見儀表所帶接線圖。

 說明:

A、電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V/400V,否則應考慮使用PT, 在電壓輸入端須裝1A保險絲。

B、電流輸入:標準額定輸入電流為5A,大于5A的情況下應使外部CT,如果使用的CT上連接有其他儀表,應采用串接方式,去除產品的電流輸入連線之前,一定要先斷開CT一次回路或短接二次回路。

C、 要確保輸入的電壓和電流信號順序要一一對應,電流的進線、出線方向要一致,否則會出現計量上的誤差,尤其是功率和電能的誤差。

D、儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,選擇三相三線兩元件方式;在3個CT的情況下,選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一致,不然會導致儀表測量的電壓或功率不正確。其中在三相三線中,電壓測量和顯示的為線電壓;而在三相四線中,電壓測量和顯示為電網的相電壓和線電壓。

外形安裝及接線說明:

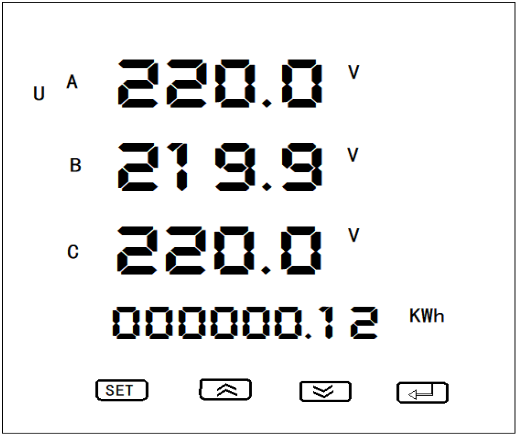

1、前面板示意圖:

諧波復費率智能電力儀表 LK96Y-AHF3(圖2)

2、安裝方法:

  ⑴、在固定的配電柜上,選擇合適的地方開一個安裝孔,安裝孔的尺寸根據不用的表的型號

  (2)、松開儀表的定位螺絲,取下固定件;

  (3)、將儀表安裝到固定孔中;

⑷、插入儀表的固定件,固定定位螺絲;

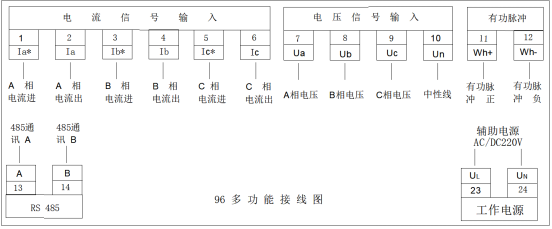

3、接線端子:

 諧波復費率智能電力儀表 LK96Y-AHF3(圖3)

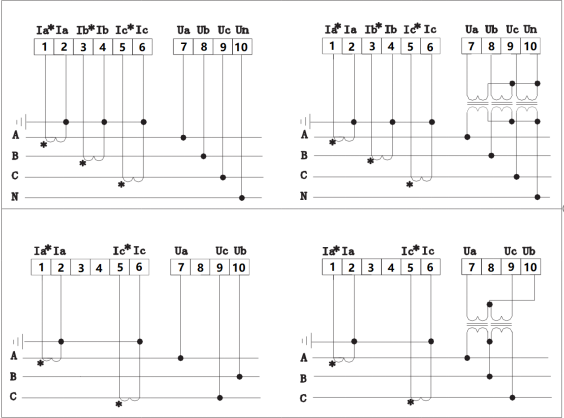

4、接線方式:

諧波復費率智能電力儀表 LK96Y-AHF3(圖4)




    【諧波復費率電力儀表 LK96Y-AHF3】說明書:點擊下載
