隔離式檢測段安全柵:LKA-11DC-11,可實現：在危險區輸入的RS485接口與在安全區輸出RS485接口之間，半雙工數字信號的雙向通訊。電路為現場儀表提供供配電電源。

本產品需要外接20～35VDC電源。

□ 供電電壓：20～35VDC，功耗<1.5W

□ 輸入信號：RS485半雙工數字信號

□ 配電電壓:為現場儀表提供配電電源：5V,6V;12V,24V

□ 輸入輸出路數：一路輸入，一路輸出

□ 適用的現場設備：帶RS485半雙工通訊接口設備

□ 傳輸速度：≤115.2kbps

□ 環境溫度：-20℃～+60℃

□ 空氣濕度：35%～85%RH無凝露

□ 絕緣電阻：≥100MΩ（輸入/輸出/電源間）

□ 隔離強度：本安端與非本安端（≥2500VAC/min）；電源與非本安端之間（≥1500VAC/min）

□ 防爆標志：[Ex ia Ga]IIC

□ 認證機構:國家防爆電氣產品質量監督檢驗中心CQST認證

□ 認證參數(端子3-4之間)

       Um=250V   U₀=17.85V  I₀=250mA

       C₀=0.22uF   L₀=0.25mH  P₀=1.12W

□ 認證參數(端子1-2之間)

       Um=250V   U₀=7.7V  I₀=80mA

       C₀=6.9uF   L₀=5.0mH  P₀=0.15W

□ 平均無故障時間：≤100000小時

□ 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區、1區、2區本安儀表相連接

面板指示燈

□ PWR：電源工作指示燈（綠色）。

  □ Rx,Tx：接受，發送信號指示燈。

安裝方法

□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

□ 請盡可能垂直安裝，以利于儀表內部熱量散發。

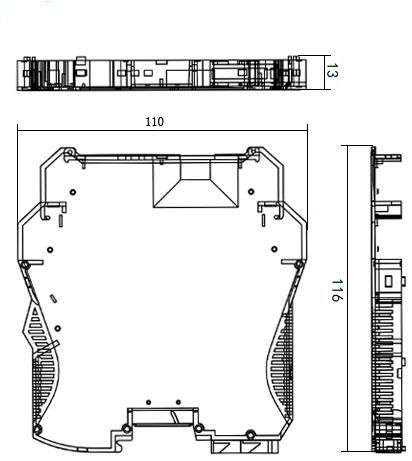

外形尺寸

□ 寬×高×厚(110×116×13)mm

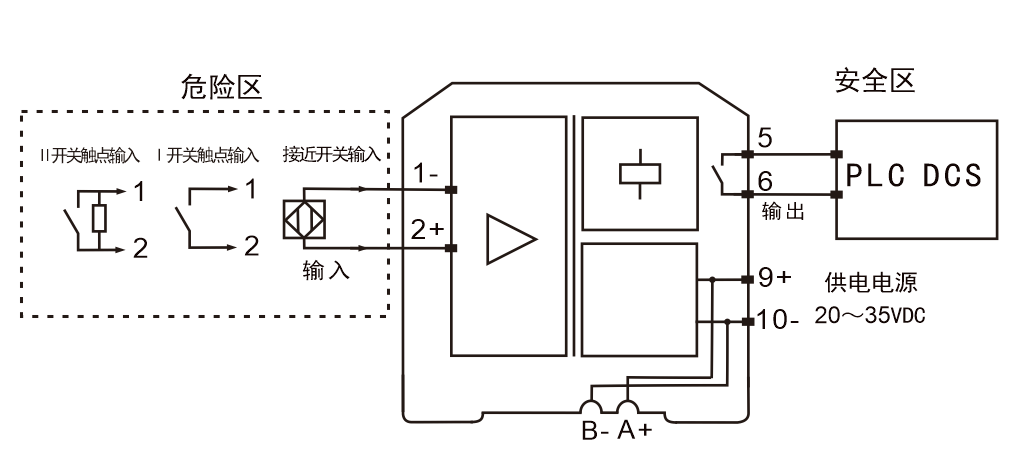

接線圖
