LKA-22DZ-11 二入二出
咨詢電話
13510803279
技術數據
□ 供電電壓：24VDC±10%
□ 輸入信號：二線或三線制熱電阻
□ 輸出信號：4～20mA
□ 負載能力:電流型負載電阻≤500Ω
□ 精度：0.2%F.S
□ 溫度漂移系數：0.005%F.S/℃
□ 環境溫度：-20℃～+60℃
□ 空氣濕度：35%～85%RH無凝露
□ 絕緣電阻：≥100MΩ（輸入/輸出/電源間）
□ 隔離強度：本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min）
□ 電磁兼容：EMC符合IEC61000-4
□ 防爆標志：[Exia Ga]IIC
□ 功能安全認證：SIL2符合IEC 61508 EN 61511標準
□ 認證機構：國家防爆電氣產品質量監督檢驗中心CQST認證
□ 認證參數(端子2-1,3-1,5-4,6-4之間)：
Um=250V U0=7.2V I0=1mA
C0=12uF L0=10mH P0=2mW
□ 平均無故障時間：≤100000小時
□ 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區、1區、2區本安儀表相連接
面板指示燈
□ PWR：信號1工作指示燈（藍色）。上下限報警、故障指示。
□ ALM：信號2工作指示燈（紅色）。上下限報警、故障指示。
安裝方法
□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
□ 請盡可能垂直安裝，以利于儀表內部熱量散發。
外形尺寸
□ 寬×高×厚(110×116×18)mm

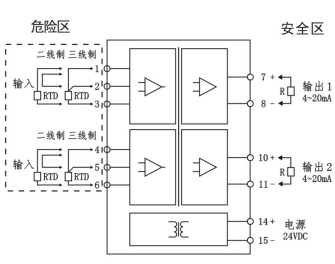

接線圖
端子 | 接線端子功能定義 | |
14 | 電源+ | 供電電源 24VDC |
15 | 電源- | |
輸入二線制 | 輸入三線制 | |
1 | 與2短接 | 輸入- |
2 | 輸入- | 輸入- |
3 | 輸入+ | 輸入+ |
4 | 與5短接 | 輸入- |
5 | 輸入- | 輸入- |
6 | 輸入+ | 輸入+ |
7 | 輸出+ | 輸出1 4-20mA |
8 | 輸出- | |
10 | 輸出+ | 輸出2 4-20mA |
11 | 輸出- | |
-
