技術數據

□ 供電電壓：20～35V DC，功耗<1.5W

□ 輸入信號：開關觸點/接近開關

□ 現場傳感器供電電壓:8V

□ 繼電器輸出特性：響應時間20ms，驅動能力:

   250AC/2A,20VDC/2A電阻性負載

□ 輸入輸出特性(置為同相控制):

現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合，通道綠色指示燈亮；

    現場開關開路或輸入回路電流<1.2mA，輸出繼電器開路，通道綠色指示燈滅。

□ 開關設置作用:

注:開關輸入(I)，需將K2設置為OFF狀態，無線路故障(斷線、短路)檢測功能；如有線路故障(斷線、短路)檢測功能，應在開關兩端并聯10K電阻，見開關(II),K2設置為ON狀態。

□ 環境溫度：-20℃～+60℃

□ 空氣濕度：35%～85%RH無凝露

□ 絕緣電阻：≥100MΩ（輸入/輸出/電源間）

□ 隔離強度：本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min）

□ 防爆標志：[Ex ia Ga]IIC

□ 電磁兼容性：符合IEC 61326-1(GB/T 18268)

□ 功能安全認證:SIL2 符合IEC 61508,EN 61511標準

□ 認證機構:國家防爆電氣產品質量監督檢驗中心CQST認證

□ 認證參數(端子1-2之間)

       Um=250V   U₀=10.5V  I₀=15mA

       C₀=0.15uF   L₀=2.4mH  P₀=40mW

□ 平均無故障時間：≤100000小時

□ 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區、1區、2區本安儀表相連接

面板指示燈

  □ PWR：電源工作指示燈（綠色）。

□ L1,L2：報警、故障指示。

安裝方法

□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

□ 請盡可能垂直安裝，以利于儀表內部熱量散發。

外形尺寸

□ 寬×高×厚(110×116×13)mm

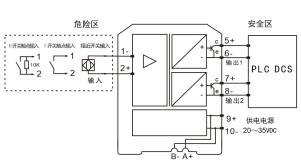

接線圖
